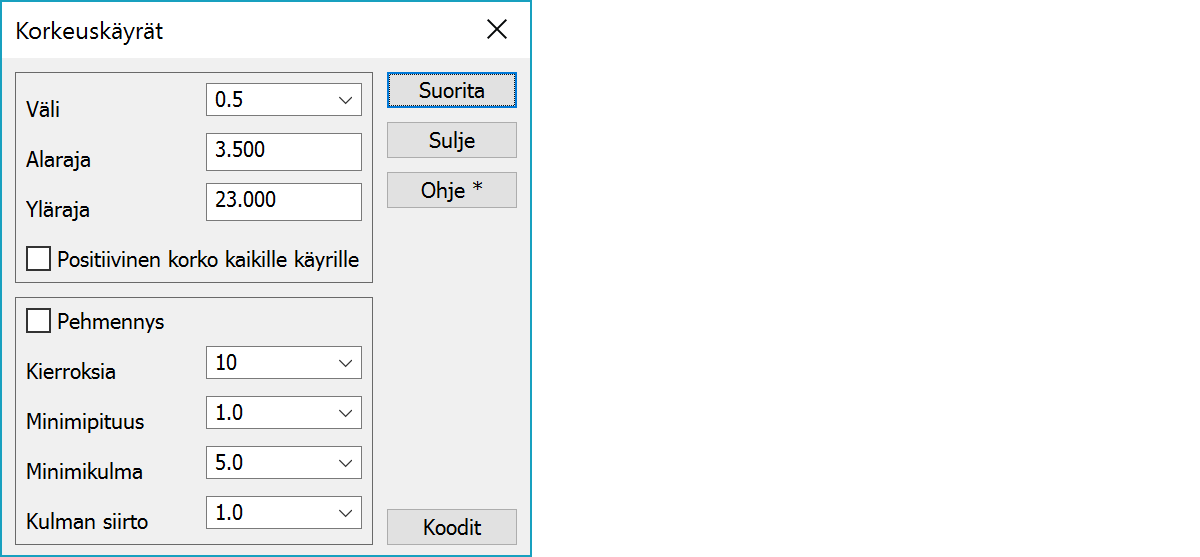

Korkeuskäyrien teko Korkeuskäyrien tekoKorkeuskäyrien laskenta kolmioverkosta tai valituista kolmioista halutulla käyrävälillä.
Ala- ja ylärajan oletusarvoina on koko kolmioverkosta lasketut minimi- ja maksimikäyrät. Käyrät lasketaan aktiivisesta mallista tai jos mikään verkoista ei ole aktiivinen, niin tiedostolistan viimeisestä mallista.
Korkeuskäyrien väli. Kun muutat tätä arvoa, tarkistetaan ala- ja ylärajat automaattisesti.
Laskettavien korkeuskäyrien ala- ja yläraja. Oletuksena mallin alin ja ylin korkeus pyöristettynä Väli-kohdassa annetulla arvolla. Arvot päivitetään aina kun muutat käyrävälin arvoa.
Kaikki käyrät saavat absoluuttisen korkeusarvon.
Käyrien pehmentäminen automaattisesti heti laskennan jälkeen. Pehmentäminen pyöristää korkeuskäyrien teräviä kulmia leikkaamalla ne pois.
Toiminto käy läpi kaikki annetun tiedoston viivat. Jos viivassa on asetuksissa annettua kulmarajaa terävämpi kulma, tasoitetaan se leikkaamalla kulma pois. Yhdellä kierroksella tasoitetaan kukin kulma vain kerran. Kierroksia voidaan toistaa haluttu määrä. Kun tasoitettavia kulmia ei enää löydy, toiminto lopetetaan.
Jo olemassa olevien käyrätiedostojen pehmentäminen voidaan tehdä viivojen linearisoinnilla.
Pehmennyskertojen määrä.
Jos viivan (kahden pisteen väli) on alle tämän arvon, ei kulmaa enää tasoiteta.
Jos viivan kulma on alle tämän arvon, ei kulmaa enää tasoiteta.
Käyrän siirto kulmissa. Arvo 0.0 oikaisee sisäpuolelta ja arvo 1.0 kiertää alkuperäisen huippupisteen kautta.
Kuvassa alkuperäinen kolmioverkosta laskettu käyrä on ruskealla. Punainen käyrä on sitten pehmennetty arvolla 0.0, vihreä käyrä arvolla 0.6 ja sininen käyrä arvolla 1.0.
Korkeuskäyrien automaattinen koodaus.
Toimintoon liittyy erikoisasetuksia.
Lista käyräväleistä, jotka näkyvät valintalistalla.
Katso myös: Erikoisasetusten käyttö
