Fingis vektoriformaatti

[Ei aktiivinen formaatti, ei jatkokehitystä]

Fingis siirtotiedostot.

• Kirjoitus aina pohjoinen-itä - järjestyksessä.
• Kirjoitettaessa kaaret muunnetaan kolmen pisteen kaariksi ja erotellaan omiksi viivoikseen.

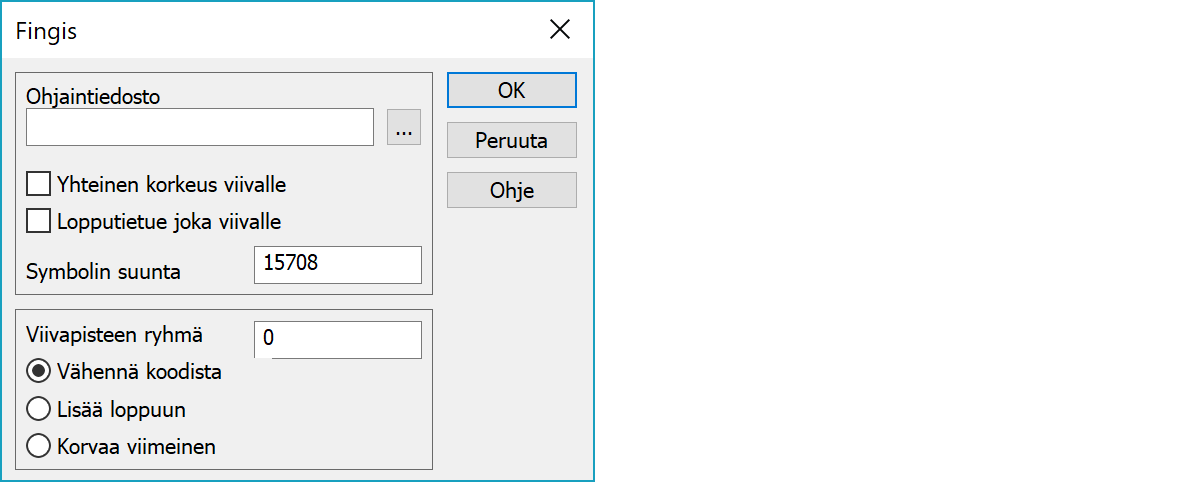

Ohjaintiedosto

Ohjaintiedosto koodien muuntamiseen.

Yhteinen korkeus viivalle

Määrää käytetäänkö kaikille viivan pisteille samaa viivatietueessa määrättyä korkeutta vaiko kullekin viivan pisteelle omaansa.

Lopputietue joka viivalle

Kirjoittaa lopputietueen (-1 -1 -1) jokaisen viivan jälkeen.

Symbolin suunta

Mikäli pisteelle ei ole määrätty symbolin suuntaa, käytetään tätä arvoa. Suunta annetaan Fingisin käyttäminä radiaanin 10000 osina (väliltä -31417 - +31417). Normaali vaakasuunta on nolla.

Viivapisteen ryhmä

Viivapisteen ryhmän määräytyminen kirjoitettaessa.

Ohjaintiedosto

Ohjaintiedosto määrittää muunnoksen Fingisin ryhmästä ja luokasta 3D ohjelman käyttämäksi koodiksi. Tiedostossa on ensin 3D:n käyttämä koodi ja sen jälkeen Fingisin ryhmä ja luokka. Ilman ohjaintiedostoa T1 kenttä on ryhmä ja T3 kenttä luokka.

Esimerkki:

1314   1  314     // SYMB.VIIVAN VIITTAUS,KALLIO
1350   1  350     // SYMB.VIIVAN VIITTAUS,ISTUTETTU AITA
1351   1  351     //        "            ,SUOJAKAIDE
1352   1  352     //        "            ,AITA
1353   1  353     //        "            ,TUKIMUURI
1354   1  354     //        "            ,KALLIOLEIKKAUS
1355   1  355     //        "            ,HAVUPUURIVI

Esimerkki

          0    6697060    3444120
     9   420     0      72756      90952       7459          0          03204         0
     9   420     0      72847      89549       7537          0          03205         0
     9   234     0      61180      87073      10273          0          03206         0
     1     0     0     142570     262432      18507          0          03135         0
     1     0     0     146275     261459      18370          0          03136         0
     1   123     1     0
     1     0     0      35630      16431       8716
     1     0     0      37182      27189       8227
     1     0     0      38268      44049       7683
     1   121     1     0
     1     0     0      39749      22262       8549
     1     0     0      40635      35809       8035
     1     0     0      42206      52439       7585
    -1    -1    -1
     0     2     0      90522      43549       8540          0          0          0     9Grankulla
     0     3     0     135116     270328      16714          0          0          0    13Mjölnarbacken
    -1    -1    -1

Erikoisasetukset

Muuntimeen liittyy erikoisasetuksia.

Flag = (oletus=0)

Binäärisumma muita asetuksia varten.

512 no offset for texts (ei tekstin siirtoa)

Leader = a,b,c (oletus=tyhjä)

Tekstin käsittelyyn liittyviä kertoimia.

a leveyskerroin

b korkeuskerroin

c rivivälin kerroin

LineFormat = 0 tai 1 (oletus=0)

Pitkien alkutietojen tunnistaminen viivalle.

1 tunnista pitkät alkutiedot viivoille

TextLineCode = (oletus=tyhjä)

Jos annat koodin, ohjelma lue viiteviivaksi kahden pisteen taiteviivan, joka saa annetun koodin. Viiteviiva tulee niille teksteille, joilla on fgs-tiedostossa siirtymät dx/dy.

Katso myös: Yleiset erikoisasetukset.
