DXF maastomalliformaatti

Maastomallin tai neliöverkon tallennus pintamallina DXF-muodossa. Huomaa, että AutoCad vaatii nimen loppuliitteeksi DXF.

Mikäli alkutiedostoa ei ole annettu asetuksissa, käytetään esimerkissä olevaa oletusta.

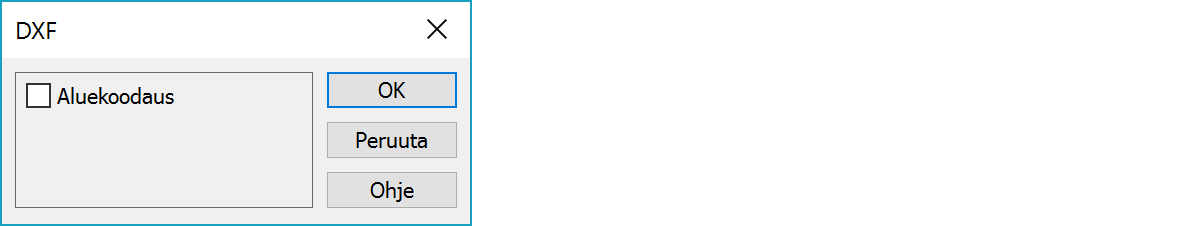

Aluekoodaus

Aluekoodauksen kanssa sulkeutuvien taiteviivojen sisäpuolella olevat kolmiot käyttävät tasona viivan koodia. Muut kolmiot käyttävät oletustasoa 9211. Ilman aluekoodausta kaikki kolmiot käyttävät tasona mallin pintatunnusta.

Esimerkki

  0
SECTION
  2
HEADER
  9
$ACADVER
  1
AC1009
  0
ENDSEC
  0
SECTION
  2
ENTITIES
  0
3DFACE
  8
TRIANGLE
 10
3444132.886
 20
6697101.785
 30
      9.004
 11
3444136.431
 21
6697095.630
 31
      8.716
 12
3444134.693
 22
6697101.311
 32
      8.937
 13
3444132.886
 23
6697101.785
 33
      9.004

Erikoisasetukset

Katso myös: Yleiset erikoisasetukset.
