Piirtotyökalut

Käytetettävissä olevat piirtotyökalut.

Piirtotavat

Kaikki piirtotavat toimivat samalla tavalla. Hiiren painikkeen painaminen määrittää kohteen alkupisteen. Hiiren siirto painike pohjassa siirtää loppupistettä ja piirtää kohdetta reaaliajassa. Painikkeen vapauttaminen luo symboliin uuden kohteen ja aktivoi sen aktiiviseksi kohteeksi.

Kohteen alku- ja loppupisteen on oltava eri paikoissa eli hiiren painikkeen vapauttaminen alkupisteessä ei luo uutta kohdetta.

Valitse

Valitsee hiirellä osoitetun kohteen aktiiviseksi. Alueet valitaan osoittamalla reunaviivaa ja tekstit osoittamalla kiinnityspistettä.

Viiva

Piirtää kahden pisteen viivan. Peräkkäiset kahden pisteen viivat muodostavat murtoviivan ja sulkeminen alkupisteeseen muodostaa alueen.

Suorakulmio kulmista

Piirtää suorakulmion kahden vastakkaisen kulman välille.

Suorakulmio keskeltä

Piirtää suorakulmion keskipisteestä kulmaan.

Ympyrä kulmista

Piirtää ympyrän vastakkaisilla kulmilla annetun suorakulmion sisään.

Ympyrä halkaisija

Piirtää ympyrän kahden vastakkaisen kehäpisteen välille.

Ympyrä keskeltä

Piirtää ympyrän keskipisteestä kehälle.

Vaakasuora teksti

Piirtää vaakasuoran tekstin osoitettuun kohtaan.

Käännetty teksti

Piirtää tekstin osoitettuun kohtaan käyttäen suuntana toista sijaintia.

Asetukset

Ylemmän rivin asetukset vaikuttavat vain symbolieditoriin. Alemman rivin asetukset tallentuvat symbolin mukana.

Ruudukon tartunta

Ruudukon tartunta editoinnissa.

Viivan leveys

Viivan leveys editoinnissa.

Symbolin koko

Symbolin koko millimetreinä tai metreinä editoinnissa. Olettaa mittakaavaksi 1:1000. Vaikuttaa tekstien skaalaukseen.

Värin indeksi

Värin indeksi 3D-Win kooditaulukon mukaan (C1).

Kohteen täyttö

Kohteen täyttötapa.

1. Ei täyttöä, vain alueen reuna piirretään (F0)

2. Taustaväri, täyttää koko alueen taustavärillä (F1)

3. Alueen täyttö, täyttää koko alueen aktiivisella värillä (F2)

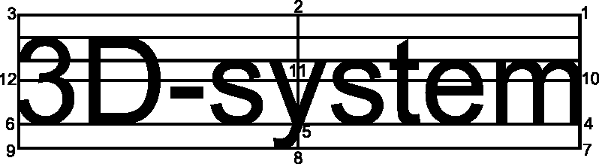

Tekstin asemointi

Tekstin kiinnityspisteen sijainti.

1. Ylhäällä oikealla (J1)

2. Ylhäällä keskellä (J2)

3. Ylhäällä vasemmalla (J3)

4. Alareunassa oikealla (J4)

5. Alareunassa keskellä (J5)

6. Alareunassa vasemmalla (J6)

7. Alhaalla oikealla (J7)

8. Alhaalla keskellä (J8)

9. Alhaalla vasemmalla (J9)

10. Puolivälissä oikealla (J10)

11. Puolivälissä keskellä (J11)

12. Puolivälissä vasemmalla (J12)

Tekstin koko

Tekstin koko ja yksikkö.

mm

Koko millimetreinä, positiivinen arvo (S2.5)

m

Koko metreinä, negatiivinen arvo (S-2.5)

%

Koko prosentteina symbolin koosta (P25)

Teksti

Teksti symbolissa.

!

Vakioteksti, oletustyyppi (Teksti)

$

Ominaisuuden arvo symbolin kohteelta ($ID)

#

Makron arvo symbolin kohteelta (#Z)
