Putkiverkko PutkiverkkoLuo hajapisteistä ja viivoista putkiverkkoja, jotka voidaan kirjoittaa Inframodel-muodossa.
Viivat pätkitään kahden pisteen viivoiksi. Viivojen päihin luodaan tulo- ja poistoaukot (inlet, outlet). Viivojen taitepisteisiin luodaan kytköksiä (connection). Hajapisteet muunnetaan kaivoiksi (well). Jos putken pään tai mutkan kohdalla on kaivo, kyseiseen kohtaan ei luoda tulo- tai poistoaukkoja eikä kytköstä vaan putki liitetään kaivoon.
Kaivojen syvyydet voidaan määrittää kahdella tavalla:
Kaivon syvyyden määrittäminen kahden pisteen avulla vaatii kaivopisteen kohdalle kaksi hajapistettä. Korkeammalla oleva piste määrää kannen korkeuden ja tätä pistettä käytetään kaivon luontiin (siltä luetaan ominaisuudet luotavalle kaivolle). Toinen piste samassa XY-sijainnissa (toleranssina "Putken ja kaivon maksimietäisyys") määrää pohjan korkeuden ja tätä pistettä käytetään vain ja ainoastaan sen korkeuden osalta.
Kaivon syvyys voidaan antaa myös ominaisuustietona (ks. "Kaivon syvyys ominaisuudesta"). Tällöin kaivolle vaaditaan yksi piste. Kaivon syvyys luetaan annetusta ominaisuudesta.
Syvyystiedon selvittämisessä suositaan kahden pisteen menetelmää. Toisin sanoen, jos kaivon kohdalla on kaksi pistettä joista toinen on korkeammalla kuin toinen ja jommalta kummalta pisteeltä löytyy syvyyden määräävä ominaisuus, niin syvyyden määrityksessä käytetään kahta pistettä eikä ominaisuustietoa hyödynnetä.

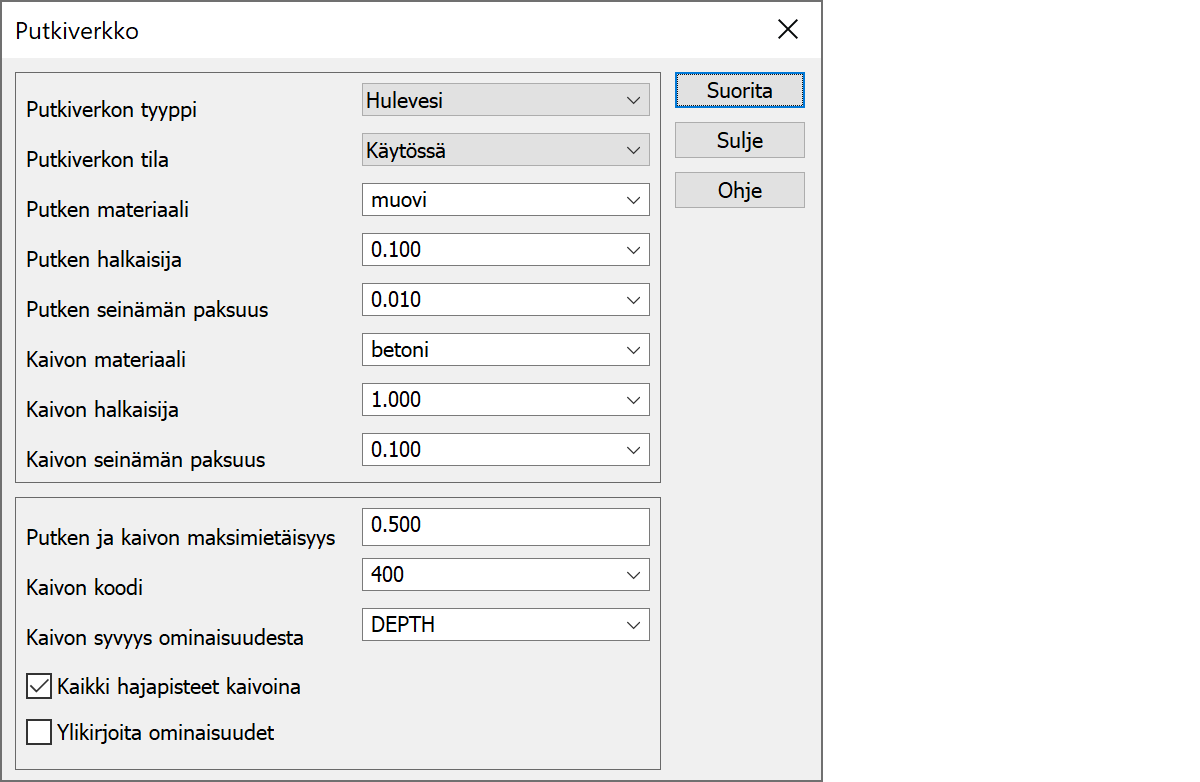

Valitse putkiverkon tyyppi ja tila. Tiedot talletetaan kaikille kohteille ominaisuuksina.
Valitse putken materiaali, putken halkaisija sekä putken seinämän paksuus. Nämä kirjoitetaan kaikille putkille ominaisuutena vain jos "Ylikirjoita" on päällä.
Anna kaivon materiaali, kaivon halkaisija ja kaivon seinämän paksuus. Nämä kirjoitetaan kaikille kaivoille ominaisuutena vain jos "Ylikirjoita" on päällä.
Kun käsitellään putken päätä tai mutkaa, tämä etäisyys määrää kuinka kaukana kaivopiste (tai muu rakennepiste) saa olla kyseistä putken päästä tai mutkasta jotta putki voidaan yhdistää kyseiseen kaivopisteeseen. Putken pään lähistöllä voi olla useampia kaivoja, mutta vain lähin tämän säteen sisällä oleva kaivo otetaan huomioon.
Jos kaivon koodi on annettu, niin vain ne hajapisteet joilla on kyseinen koodi muunnetaan kaivoiksi.
Jos "Kaikki hajapisteet kaivoina" on asetettu, kaikki hajapisteet muunnetaan kaivoiksi riippumatta koodista.
Jos kaivon koodi on tyhjä ja "kaikki hajapisteet kaivoina" on pois päältä, niin kaivoja ei luoda. Tässä tapauksessa putken päihin tulee aina tulo- ja poistoaukot sekä mutkiin kytkös. Jos kaivon koodi on annettu tai "kaikki hajapisteet kaivoina" on päällä, niin tulo- ja poistoaukkoja sekä kytköksiä luodaan vain niihin päihin ja mutkiin missä ei ole kaivoa.
Jos kaivopisteeltä löytyy tämä ominaisuus, niin sitä käytetään kaivon syvyytenä.
Jos tämä on päällä, kaivojen ja putkien ominaisuudet korvataan dialogissa annetuilla materiaalilla, halkaisijalla ja paksuudella
Kaivojen korvattavat ominaisuudet ovat CircStructMaterial, CircStructDiameter ja CircStructThickness
Putkien korvattavat ominaisuudet ovat CircPipeMaterial, CircPipeDiameter ja CircPipeThickness
Jos "Ylikirjoita" on pois päältä, vain ne ominaisuudet tallennetaan joita kohteilta ei jo löydy.
