MKH: Harvennus

[Teemu]

Mites toi pistepilven harvennus nyt toimii? Oon yrittäny vähän kaikenlaisia asetuksia, mutta en saa harvennettua pistepilveä kuin max 99.9 % alkuperäisestä

[markku]

Merenkulkulaitokselle aikoinaan tehty MKH:Harvennus -toiminto on tarkoitettu merenpohjan luotausaineistojen käsittelyyn, mutta se sopii myös keilausaineistojen harventamiseen.

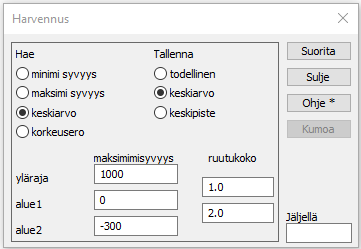

Merenpohjan luotauksissa valitaan ruudun pisteistä yleensä matalin, mutta keilausaineistoilla oletuksena voisivat olla alla näkyvät asetukset:

• lasketaan ruudun pisteistä keskiarvo ja talletetaan se edustamaan koko ruutua
• korkeusalueita tarvitaan yleensä vain yksi eli koko alue käsitellään samalla ruutukoolla. Esimerkissä 0-tason yläpuolella olevat pisteet käsitellään ruutukoolla 1.0 ja muuta ruutukoolla 2.0.

Toiminnon tarkemman kuvauksen löydät Ohje-painikkeella.

[Teemu]

Kiitos!

[Teemu]

Onko ohjelmistossa tai onko ohjelmistoon tulossa ominaisuutta, jolla pystyisi vaikuttamaan pisteiden harvenemiseen korkeuksien muutoskohdissa? MKH harvennuksella pinta muuttuu hieman, mikäli korkeus muuttuu lyhyen matkan sisällä huomattavasti. Olisi kätevää, jos toiminto osaisi esimerkiksi poistaa enemmän pisteitä kohdista, joissa pinnan korko ei muutu merkittävästi ja vastaavasti säilyttämään enemmän pisteitä kohdissa, joissa pinnan korot vaihtelevat paljon. Ruudun kokoa säätelemällä voi tietysti säädellä osittain pisteiden säilyvyyttyä korkeuksien muutoskohdissa, mutta käyttämällä jotain tosi pientä ruutukokoa, eivät pisteet juuri harvene alkuperäisestä määrästä.

[markku]

Tällainen toiminto tulee versioon 6.4 lokakuun lopulla.
Alla ote ohjeesta.

Ruutusuodatus, Ruutukoko, Toleranssi

Jos ruutukoko on annettu, käytetään ruutusuodatusta. Kaikki pisteet luetaan ensin kevyeen pisterakenteeseen, järjestetään koordinaattien mukaan ja suodatetaan ruuduittain. Jokaiseen ruutuun jää vain yksi piste, jonka korkeus on asetuksen mukaan minimi, maksimi tai keskiarvo.

Toleranssi-asetukseen voidaan antaa haluttu korkeustoleranssi. Jos ruudun pisteiden korkoerot ovat tätä suuremmat, jaetaan ruutu edelleen neljänneksiin kunnes kaikkien pisteiden korot ovat toleranssin sisällä. Ruutukoko-asetuksen oikeanpuoleiseen kenttään voidaan antaa minimi ruutukoko, jota pienempiin osiin ruutua ei enää jaeta.

[Teemu]

Okei! Tämä olikin mennyt ihan ohi. Täytyykin yrittää saada ohjelmisto päivitettyä.

[markku]

Tuo toleranssin käyttö tuli mukaan 6.4-versioon, mutta vain LAS-formaatin (ja muiden keilausformaattien) lukuun. MKH-Harvennus -toimintoon sitä ei tulla lisäämään.

Katso ohjeet LAS-muunnin -kohdasta.
