Tarke: teollisuusmittaus

[markku]

Teollisuusmittaus on tarkoitettu kolmiulotteisten kappaleiden käsittelyyn.

Teollisuusmittaus-pakettiin kuuluvat seuraavat toiminnot:

• vertailuelementtien luonti ja vertailulaskenta
  • elementin sovitus pienimmän neliösumman menetelmällä
• koordinaatiston kierto ja sovitus
  • koordinaatiston sovitus pienimmän neliösumman menetelmällä
• koordinaatiston asetus
  • koordinaatiston asetus pakottaen origo ja kahden akselin suunta

Vertailuelementit määritetään ennen varsinaista vertailulaskentaa. Toiminto hallitsee viisi erilaista tyyppiä:

• suora
• taso
• ympyrä
• pallo
• sylinteri

Elementit voidaan tallettaa tiedostoon myöhempää käyttöä varten.

Esimerkkiaineisto: base.xyz (koordinaatiston asetuksen testiaineisto: diff1.xyz ja diff2.xyz)
Lataa esimerkkiaineisto: tarke_teollisuus.zip

Laskentaesimerkki:

• lue ruutuun base.xyz

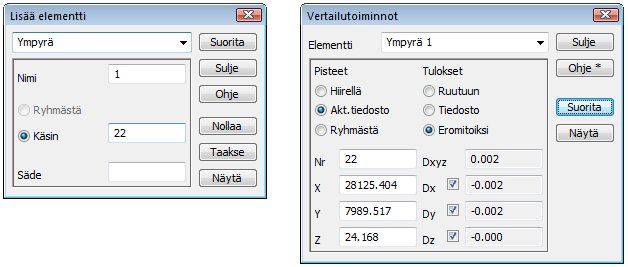

• valitse Laskenta - Muut - Teollisuusmittaus ja Elementtien hallinta
• valitse Lisää ja elementin tyypiksi Ympyrä
• osoita pisteet hiirellä tai käytä hakutapaa Kaikki
• valitse Suorita ja palaa Teollisuusmittauksen päämenuun
• valitse Vertailutoiminnot ja anna laske tarkkeet

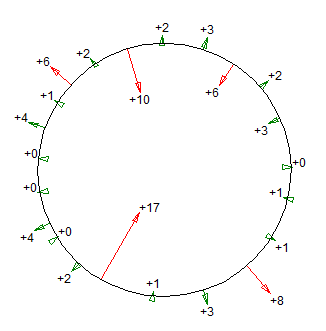

Alla vieressä kuva vertailun tuloksesta. Raja-arvona 5 mm
