Poikkarimittaus

[markku]

Poikkarimittaus on tarkoitettu esimerkiksi ratapenkereiden, jokiuomien ja tunneleiden mittaukseen.

Toiminto muuntaa hajapisteinä tai taiteviivoina mitatut pisteet poikkileikkausmuotoon käyttäen apuna määrättyä keskilinjaa. Toiminto löytyy kohdasta Työkalut/Aputoiminnot/Poikkarimittaus.

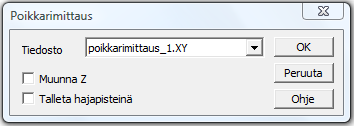

Tiedosto

• Käsiteltävän tiedoston nimi. Listalla näkyvät elementtilistan kaikki käytössä olevat vektoritiedostot.

Muunna Z

• Mitatuista pisteistä vähennetään ML-viivan korkeus kyseisellä kohdalla. Normaalisti ML-tiedoston pisteille jää mitattu korkeus.

Talleta hajapisteinä

• Poikkarin pisteet talletetaan hajapisteinä käyttäen pintatunnusta 9. Jos poikkari on mitattu useana erillisenä viivana, säilyvät viivat erillisinä myös poikkileikkauksessa.

Pisteet voidaan mitata joko hajapisteinä tai taiteviivoina. Näiden tärkein ero on se, että mitattaessa hajapisteinä voit antaa kullekin poikkarin pisteelle oman koodin, kun taas taiteviivaa käytettäessä kaikilla viivan (poikkarin) pisteillä on sama koodi. Hajapisteinä mitattaessa pisteistä muodostetaan ensin viivoja yhdistäen samaa koodia olevat peräkkäiset pisteet toisiinsa.

Jos mittaat hajapisteinä, anna T1-kenttään poikkarin numero tai nimi. Sen on oltava sama kaikilla poikkarin pisteillä.
Jos mittaat taiteviivoina, anna T2-kenttään poikkarin numero tai nimi.

Lisää mitattuun tiedostoon mukaan yksi taiteviiva, jonka T2-kentässä on tunnus ”ML”. Ohjelma käyttää tätä viiva ML-tiedoston muodostamiseen. Viivojen järjestyksellä tiedostossa ei ole väliä.

Toiminto käsittelee aineiston poikkari kerrallaan ja laskee ensin leikkauspisteen ML-tiedoston kanssa. Poikkileikkauksen paaluluvuksi tulee T1 (tai T2) –kentässä ollut koodi (poikkarin numero tai nimi). Jos samalle poikkarille on koodattu useita viivoja, ohjelma varoittaa tästä ja viimeisin jää voimaan.

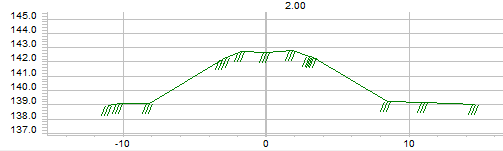

Laskennan jälkeen tiedostolistaan ilmestyy uusi ML-tiedosto sekä PO-tiedosto. Voit katsella PO-tiedostoa toiminnolla Ikkuna/Poikkileikkaus. Huomaa, että poikkileikkaukset voi nykyisin tulostaa sarjatulosteena (useita poikkareita samalla paperille).

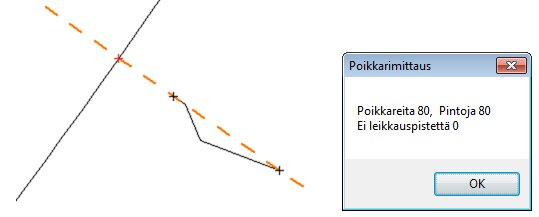

Jos mitattu viiva ei aidosti leikkaa ML-viivaa, lasketaan leikkauspiste käyttäen mitatun viivan alku- ja loppupisteen välistä suoraa. Jos leikkauspiste on kauempana kuin 100 m mitatun viivan keskipisteestä, tulkitaan tilanne virheeksi. Puuttuvien leikkauspisteiden määrä näytetään toiminnon lopussa.





Toimintoon liittyvät Erikoisasetukset:

• Flag = toimintaa ohjaava asetus
  • 1 rename profiles
    • Vain viivoina mitattaessa. Toiminto numeroi poikkarit käyttäen mittalinjasta laskettua paalulukua. Tämä tapahtuu myös, jos T2-kenttä on tyhjä mitatussa aineistossa.
  • 2 sort lines using mean-Z
    • Sorttaa poikkarit käyttäen poikkareista laskettuja korkeuden keskiarvoja.
  • 4 sort profile
    • Sorttaa yksittäisen poikkarin pisteet vasemmalta oikealle.

• Rounding = numeroinnissa käytettävä pyöristysarvo.
  • 1.0 pyöristää paaluluvun 1 m tarkkuuteen, 0.2 pyöristää 20 cm tarkkuuteen.

Esimerkkiaineistot:

• - poikkarit_1.XY mitattu hajapisteinä
  - poikkarit_2.XY mitattu taiteviivana
  - poikkarit_3.XY tierakenteen poikkileikkauksia
  - poikkarit_4.XY tunnelin poikkileikkauksia

Lataa esimerkkiaineisto: poikkarimittaus.zip

[mikko]

Päivitetty ohje löytyy nyt wikistä: http://www.3d-system.net/wiki/index.php ... arimittaus

Keskustelu ja kysymykset jatkuvat edelleen tässä viestiketjussa.
