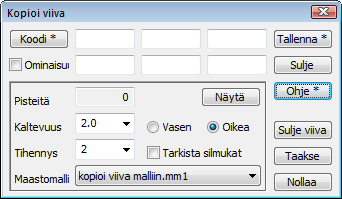

Käytä Näytä-toimintoa ennen tallennusta nähdäksesi kummalle puolelle viivaa kopiointi tehdään. Voit vaihtaa puolta joko Kaltevuuden etumerkillä tai Vasen/Oikea-valinnoilla.
Esimerkkitiedostot: Kopioi viiva malliin.PJ, Kopioi viiva malliin.XY, Kopioi viiva malliin.MM1
Lataa esimerkkiaineisto: kopioi_viiva_malliin.zip

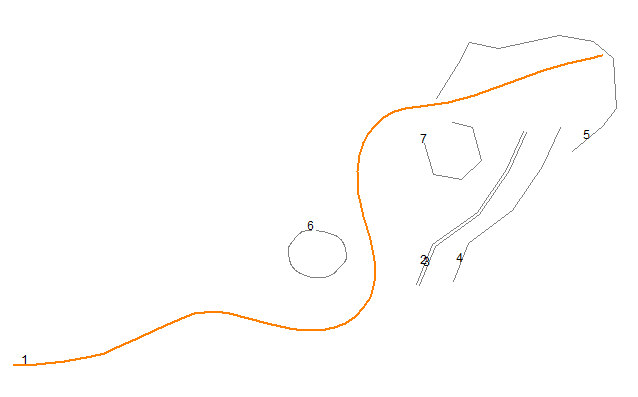

Lue PJ-tiedosto ruutuun. Huomaa, että MM1-tiedosto luetaan piilotettuna.
- Osa viivoista on kokonaan maanpinnan alapuolella, jolloin kopiointi tapahtuu aina samalle puolelle. Viivat 2 ja 3.
- Osa viivoista lähtee maanpinnan alapuolelta, mutta nousee maanpinnan päälle. Tällöin kopioitu viiva vaihtaa puolta. Viiva 4.
- Jos kopioitu viiva menee mallin ulkopuolelle, se katkaistaan tältä osin. Viiva 5.
- Toiminto osaa käsitellä myös kaaret, koska ne muunnetaan murtoviivoiksi käyttäen Tihennys-parametria. Viiva 6.
