Tässä on ohjeet ohjaintiedoston tekemiseksi tietylle alueelle (esimerkiksi oma kunta), kun käytössä on esikäsitelty pohjatiedosto. Uusi Luo-toiminto on käytössä versiossa 5.6.
Alla linkit kahteen eri pohjatiedostoon, jotka kattavat koko Suomen alueen. Ne sisältävät uuden UTM:n mukaisen karttalehtijaon Euref- ja KKJ-koordinaatistoissa. Ohjaintiedoston luonti:
- lue ruutuun vektorimuodossa oleva muunnettava tiedosto (utm_euref_suomi.xy)
- T1-kentässä tulee olla karttalehden mittakaava (esim. 5000, 10000)
Se voi olla myös muu koodi, jolla eri karttalehtikoot erotellaan toisistaan. Tämä koodi tulee näkymään dialogin valintalistassa. Jos kenttä on tyhjä, käytetään vektoritiedoston nimeä. - T2-kentässä tulee olla karttalehden nimi
Jos kenttä on tyhjä, toiminto hakee samassa tiedostossa olevat tekstipisteet ja kopioi tiedon ensimmäiseltä tekstiltä joka on ruudun sisällä.
- T1-kentässä tulee olla karttalehden mittakaava (esim. 5000, 10000)

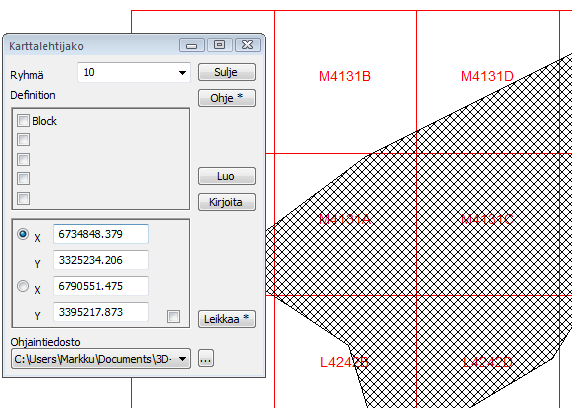

- valitse toiminto Työkalut/Karttalehtijako.
- osoita hiirellä suorakaide, josta haluat tehdä karttalehtijaon ohjaintiedoston.
- joko koko Suomi.
- tai pienempi alue (lue pohjalle esim. kivijärvi.xy, mutta pidä utm_euref_suomi.xy aktiivisena).
- valitse Luo
- tämä luo ohjaintiedoston ja näyttää sen ruudussa tekstieditorissa.
- voit tallettaa sen toisella nimellä tarvittaessa.
- voit poistaa utm_euref_suomi.xy tiedoston elementtilistasta.
- valitse tämä uusi ohjaintiedosto dialogin alareunassa.
- Ryhmä-listalta voit valita mittakaavan.
Ohjaintiedosto
- ohjaintiedosto on kerralla valmis ja nimeksi tulee käytetyn vektoritiedoston nimi.
- ohjaintiedosto talletetaan käyttäjähakemistoosi, mutta voit vaihtaa sen nimen/sijainnin tarvittaessa.
- yksittäisen karttalehden nimen väri ja koko näkyy ruudussa.
- punaisella (värillä 3) ja koko lehtijakokohtaisesti metrisenä arvona (1/10 lehden korkeudesta).
Jos käytät muuta pohjatiedostoa kuin linkkeinä annetut, huomioi alla olevat seikat. Saimme pohjatiedostot Maanmittauslaitokselta SHP-muodossa, mutta niitä pitää muokata, jotta saadaan oikea tietoa haluttuihin kenttiin. Pohjatiedostoille utm_euref_suomi.xy ja utm_kkj_suomi.xy on jo tehty nämä temput.
- muuta Shapefile-muuntimen asetuksia (tai tee uusi muunnin tätä varten):
- tarkista, että XYZ-kohdassa on “Käännä XY” päällä.
- lisää Kentät-kohtaan ominaisuuden LEHTITUNNU kopiointi T2-kenttään.
- lue yksitellen kaikki SHP-tiedostot.
- merkkaa kaikki pisteet ja aseta ryhmäeditoinnissa T1-kentälle mittakaava.
- 5000, 10000, 25000 jne. tiedostokohtaisesti.
- valitse rasti “Vain viivat” ennen Suorita-komentoa (tieto talletetaan viivalla, ei viivan pisteille).
- merkkaa kaikki pisteet ja aseta ryhmäeditoinnissa T1-kentälle mittakaava.
- yhdistä lopuksi SHP-tiedostot yhdeksi tiedostoksi.
- valitse Työkalut/Aputoiminnot/Vektorointi.
- aseta rasti “Linearisoi” ja arvoksi listaan 1.0.
- Suorita linearisointi: tiedoston pistemäärä putoaa 927121 –> 687765.
- kokonaispistemäärä putoaa noin 30 % (200-lehdellä 98 %, 5-lehdellä 0 %).
- sorttaa tiedosto kentän 2 mukaan (ei mitään rasteja päällä).
- talleta nimellä utm_kkj_suomi.xy.
- tee karttalehden ohjaintiedosto alussa kuvatun ohjeen mukaan.
