Sellainen ongelma ilmeni että kun poistaa 3d:ssä kaikilta väriominaisuuden _rgb ryhmän editoinnissa komennolla shift+tyhjennä niin symbolit eivät näy vaikka koodit on oikein.
Vastaus
Tuo väriominaisuuden (_RGB) poistaminen ei itsessään ole syynä tuohon, vaan tämä liittyy yleisesti cad-kuvien lukemiseen. Siellä kun tuo symbolin/blokin käsitys on vähän eri kuin meillä/muilla. Kun cad:stä luetaan tietoa räjäyttämällä, myös symbolit (blokit) räjäytetään auki (ainakin tietyissä tapauksissa). Kun näitä symboleita piirretään 3D:n ruutuun, ei symbolin viivoille/pisteille haluta enää 3D:n omia symboleita.

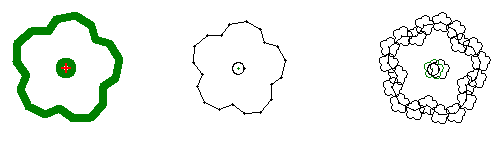

Alla esimerkki:
- vasen kuva: puun symboli 3D-Win:ssä.
- keskellä: cadistä luettu ja räjäytetty puun symboli ilman symbolin piirtoa.
- oikea kuva: sama cad-kuva, mutta nyt piirretään myös 3D:n symbolit eli jokainen piste saa puun symbolin.

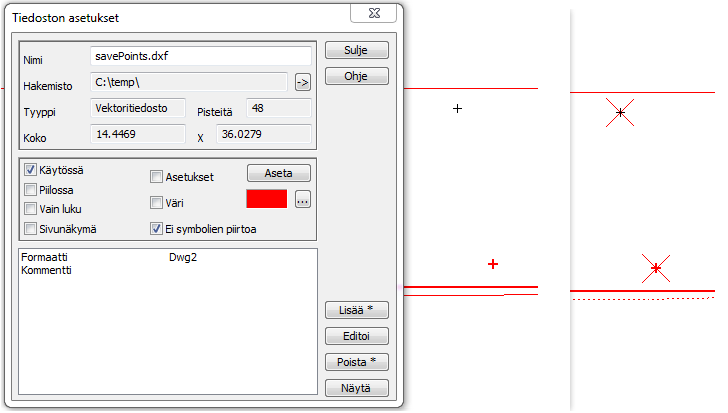

Kuvassa vasemmalla rasti päällä, oikealla rasti pois.
