Korkeuden määritys ML:sta sivukaltevuuden avulla

[PViitanen]

Miten onnistuu kuvan vasemman reunan ML:sta kopioimaan korkeuden sivukaltevuutta käyttäen muihin linjoihin?
Vai millä keinolla homma onnistuu parhaiten?

[markku]

Toiminnolla Tiegeometria/Tähysmerkkilaskenta voit laskea murtoviivalle koron käyttäen kahta murtoviivaa, joilla on korko.

Kuvan perusteella sulla on linjat tiegeometrioina. Tähysmerkkilaskenta ei pysty käyttämään tiegeometrioita, vaan ne on ensin muunnettava murtoviivoiksi toiminnolla Tiegeometria/Kopioi. Muunna ne murtoviivoiksi ilman kaaria halutulla paaluvälillä (esim. 5 m). Lisäksi tarvitset ML-tiedoston, joka määrää millä tiheydellä viivalle 3 lasketaan pisteet. Tee ML-tiedosto toiminnolla Tiegeometria/Mittalinja/Tee.

Tähysmerkkilaskenta ei kysy kaltevuutta, vaan laskee sen 2-viivalta. Eli kopioi keskilinja sivulle halutulla kaltevuudella. Osoita nämä kaksi viivaa ensin (viivat 1 ja 2) ja lopuksi viiva 3, jolle haluat koron. Laske-toiminto luo uuden viivan, jossa on pisteet ML-tiedoston määräämin välein ja korko haettuna viivojen 1 ja 2 määräämästä kaltevuudesta.

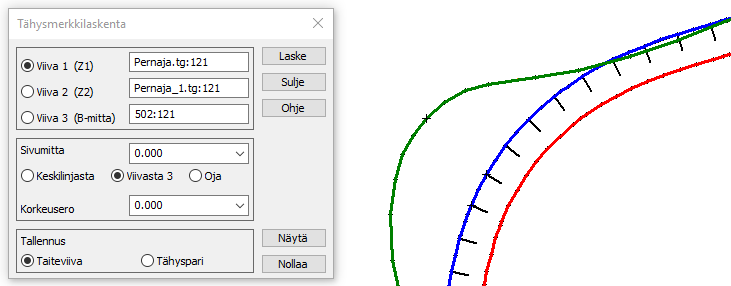

Kuvassa viiva 1 sinisellä, viiva 2 punaisella ja viiva 3 vihreällä.
