Maastomalli, massalaskenta ja tiegeometria
-
markku
- Viestit: 272
- Liittynyt: 13 Loka 2008, 11:14
- Organisaatio: 3D-system.fi
- Nimi: Markku Saloranta
Viesti
Kirjoittaja markku » 10 Joulu 2010, 10:10
Katualueen paikka saadaan poikkileikkauskuvaan laskemalla erillinen PO-tiedosto.
- tee vektoritiedosto, jossa viivoina katualueen rajat
- viivoilla tulee olla korko, jotta näkyvät oikeassa paikassa
- pintatunnus t3=9, jotta pisteet näkyvät hajapisteinä eikä yhtenä pintana
- koodina mikä tahansa

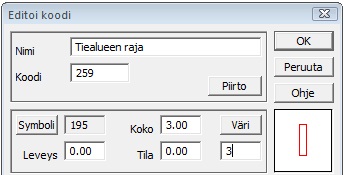

- jos haluat po-kuvaan symbolit, lisää koodille symboli kooditiedostoon (t3-kohtaan)
- jos haluat korkean symbolin, tee pelkkä pystyviiva (U0,-50;D0,50;) ja anna kooksi esim. -100
- laske poikkari katualueesta
- käyttäen ml-tiedostoa ja äskeistä viivatiedostoa, mutta ei maastomalleja
- ota elementtilistalta pois käytöstä maastomallit, jotta vektoritiedostosta lasketaan poikkarit
- saat po-tiedoston, jossa joka poikkarilla katualueen leveys hajapisteinä

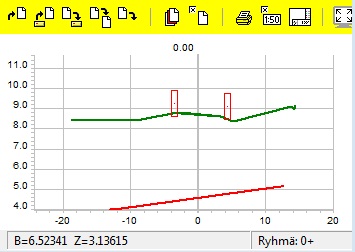

- kun nyt avaat poikkari-ikkunan (tai rakennesuunnittelun)
- tulee kuvaan katualueen rajat
