Kysymys
Miten saan viivoille korkeuslukeman kuvaan ?

Vastaus
Jos käytät Pisteen esitys -toimintoa, saat koron jokaiselle viivapisteelle. Voit myös valita ryhmään vain osan pisteistä ja pyytää koron vain valituille pisteille. Tämä ei liene paras tapa, jos viivalla on vakiokorko.

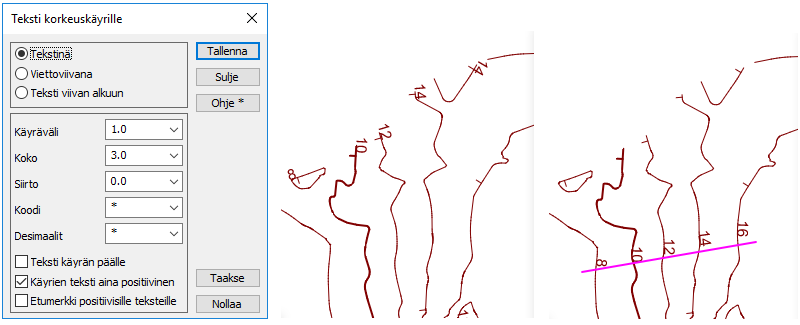

Toiminnolla Maastomalli/Korkeuskäyrät/Tekstit saat koron joko jokaisen viivan alkuun tai voit itse osoittaa mihin kohtaan haluat tekstit (kuvassa lila apuviiva).

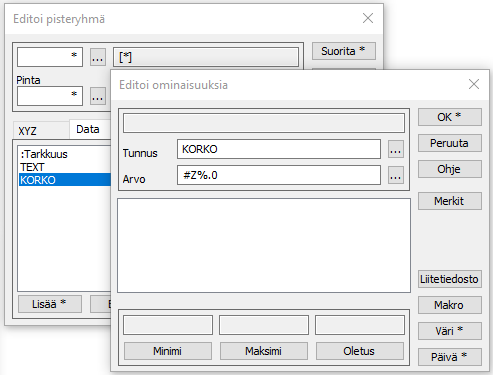

Voit lisätä viivoille koron ominaisuutena ja tämä voidaan näyttää ruudussa. Merkkaa viivat ryhmään joko kaikki tai vain jotkut. Riittää, kun viivasta on yksikin piste ryhmässä. Valitse Editointi/Pisteet/Ryhmä (Ctrl+G) ja anna Data-välilehdellä lisättävä ominaisuus, esimerkiksi KORKO. Arvoksi #Z%.0 eli Z-koordinaatti ilman desimaaleja.

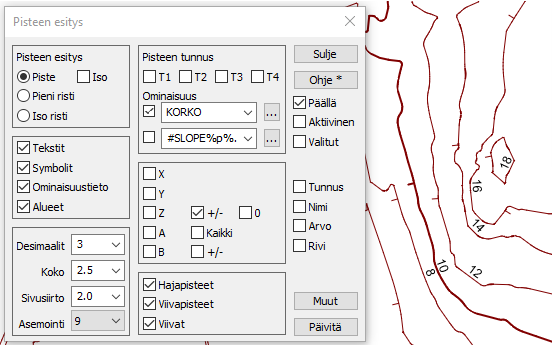

Nyt viivalla on ominaisuus KORKO ja voit Pisteen esitys -toiminnolla piirtää ne kuvaan. Lukema esitetään kerran kullekin viivalle ja sen paikoitus on automaattinen.

[Ollie]

Hei,

Olisiko mahdollista saada korkolukemia viivoille halutun suuntaisesti, ettei ne välttämättä näy aina laskevaan suuntaan? Eli viivan piirto suunnalla saisi määritellä kumminpäin numerot asettuvat viivalle.
Koska kun tekee tulosteita olisi helpompi lukea numeroita jotka on jotakuinkin samaan suuntaan eikä vain satunnaisesti viettojen suuntaan.

Olli

[markku]

Eri toiminnot luovat tekstit hieman eri säännöin. Teksti korkeuskäyrille -toiminto laittaa tekstin suunnan aina nousevan rinteen mukaisesti. Se pystyy päättelemään tämän korkeuskäyrien korkeuden perusteella.

Pisteen esitys -toiminto tuo tekstit viivalle suunnista välittämättä. Se kääntää tekstin aina "luettavaan" suuntaan eikä siis koskaan "selälleen". Se ei myöskään "näe" muita viivoja tai tekstejä ja vierekkäisten viivojen tekstit voi olla hyvin eri paikoissa.

Jos haluat kääntää tekstejä, voit käyttää Editointi/Tekstit/Tekstiryhmä -toimintoa. Merkkaa osa/kaikki tekstit ryhmään ja anna kulmaksi esimerkiksi +200 (plussa on tärkeä), jolloin teksti kääntyy puoli kierrosta. Jos annat kulmaksi 100 (ilman etumerkkiä), kaikki ryhmän tekstit kääntyvät vaakatasoon.
