Tarke annetaan poikki- tai pituusleikkausikkunassa kohdassa Asetukset/Pisteen esitys:
Paksuudet esitetään tarkenuolina, joten poikki- tai pituusleikkausikkunassa pitää ottaa käyttöön tarkeasetukset (Ikkuna/Tarkeasetukset).

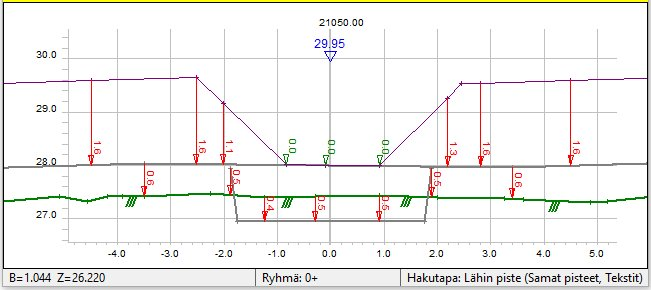

- #THICK tuo kerrospaksuudet kaikkien pintojen väliltä. Nuoli piirretään ylemmän pinnan pisteestä alempaan pintaan.
- #THICK0 tuo paksuuden vain keskilinjan kohdalle.
- #THICKn tuo paksuuden vain pinnalle n.
- Jos lisäät makron perään U, piirretään nuoli alemmasta pinnasta ylempään.
- Jos lisäät makron perään B, piirretään nuolet molempiin suuntiin.
Tarkeasetuksissa määrätään miten nuolet piirretään kuvaan. Käytössäsi on kaikki tarkeasetukset mm. skaalaus ja toleranssit.
